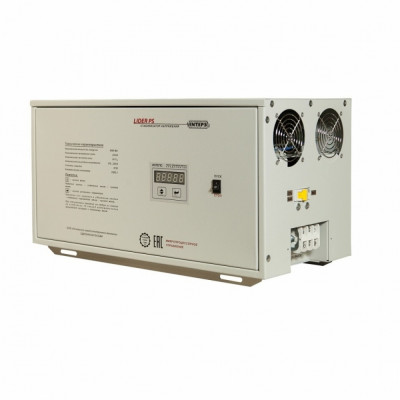

Однофазный стабилизатор PS10000SQ-15 относится к категории мощных высокоточных устройств стабилизации напряжения. На его передней панели размещён совмещённый с плёночной клавиатурой цифровой пятиразрядный дисплей, на котором отображаются:
- мощность нагрузки;
- текущее напряжение в сети;
- уровень выходного напряжения. Его значение можно задавать с помощью клавиатуры.
В основе работы стабилизатора Лидер PS10000SQ-15 лежит принцип регулирования напряжения с применением вольтодобавочного трансформатора. Значение этого параметра на выходе равно сумме напряжения на входной линии с напряжением вольтодобавки. Знак и величина последнего слагаемого вычисляются микропроцессорной системой управления, а его формирование осуществляет регулятор, состоящий из автотрансформатора и тиристорного модуля переключения.
Стабилизатор PS10000SQ-15 применяется для встраивания в системы электроснабжения промышленных цехов, торговых предприятий, жилых зданий. Купить этот агрегат также рекомендуется владельцам дач и загородных коттеджей. Его цена не ляжет тяжким бременем на семейный бюджет, при этом вся бытовая техника будет надёжно защищена.
| Характеристики Входные и выходные параметры: Номинальное напряжение сети, В..... 220 Частота питающей сети, Гц..... 50 Рабочий диапазон входного напряжения, В..... 155?275 Номинальный диапазон входного напряжения, В..... 180?255 Максимальный ток, потребляемый из сети при изменении входного напряжения в номинальном диапазоне при номинальной нагрузке, А ..... 56 Номинальное выходное напряжение (регулируемое), В..... 210?230 Точность стабилизации выходного напряжения при изменении входного в номинальном диапазоне, %..... ±0,9 Номинальная полная мощность нагрузки, ВА / ток нагрузки, А..... 10000 / 45.45 Изменение нагрузки, % от номинальной..... 0?100 Масса, не более, кг..... 36 Эксплуатационные характеристики: Перегрузочная способность при Рнагр от 1,1 до 1,5 Рном - 10 с при Рнагр от 1,5 Рном до 2 Рном - 5 с при Рнагр от 2 Рном до 4 Рном - 1 с при Рнагр > 4Рном – 10 мс КПД, не менее..... 0,97 Форма выходного напряжения..... не искажается Отклик на возмущение, мс..... не более 40 Скорость реакции на возмущение сети, В/с..... не менее 300 Уровень шума, дБ..... не более 40 Влажность, %..... не более 98, при 25° С Диапазон рабочей температуры, °С..... от минус 40 до +40 Габариты, Ш х Г х В, мм..... 545х265х291 Индикация и сигнализация: Индикация на светодиодном пятиразрядном цифровом дисплее величины: - мощности нагрузки - входного и выходного напряжения - температуры силовых элементов - аварий стабилизатора и сети Память кода причин последних 32-х отключений стабилизатором нагрузки Контроль и защита: - контроль температуры силовых элементов; - контроль тока нагрузки; - отключение выхода при перегрузке с однократным повторным автоматическим включением через 10 с; - быстродействующая защита от короткого замыкания (не более 10 мс) - автоматический вводной выключатель с тепловым и электромагнитным расцепителем Класс защиты IP20 Установка: настольная или навесная настенная Подключение: Стабилизатор подключается к сети через блок клеммных зажимов. Нагрузка подключается к выходу стабилизатора через блок клеммных зажимов. |
